Especificações Modelos FULL RANGE (115-240 Vac):

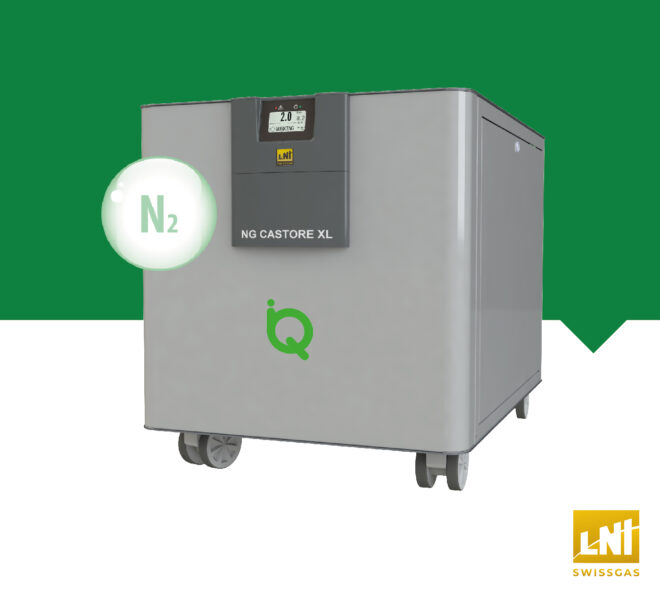

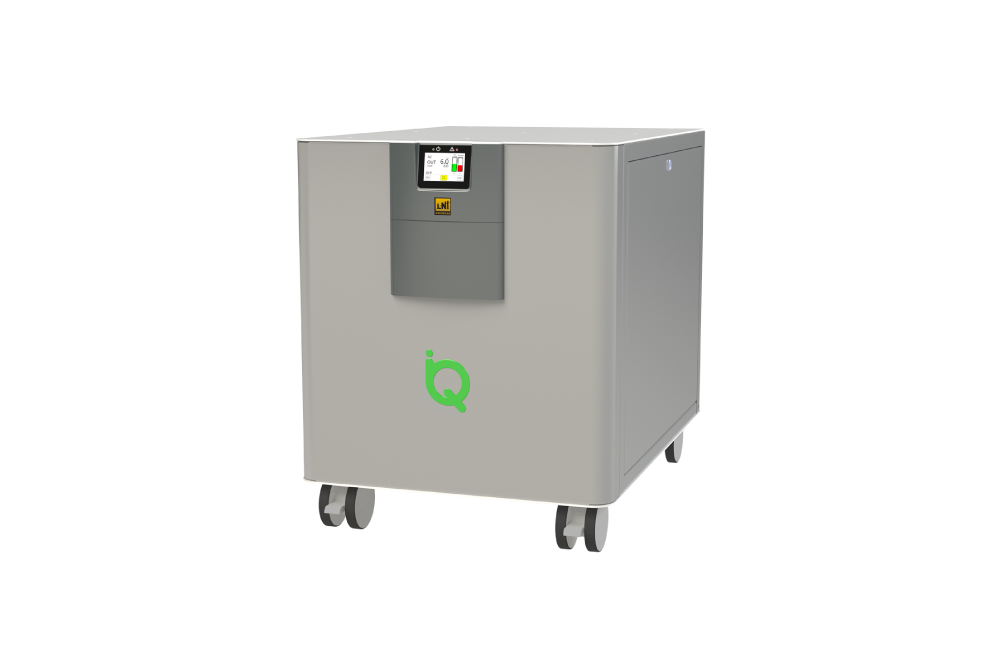

| Modelos: NG CASTORE XL iQ |
20 |
40 |
70 |
| 6920.70.20.1 |
6920.70.40.1 |
6920.70.70.1 |
| Saída N₂ |
| Taxa de fluxo (Max) (L/min) |
20 |
40 |
70 |
| Pressão da saída (Max) |
7,5 Bar (108 psi) |
| Pureza de N₂ |
Grau LCMS (até 99.9%(1)) |
| Teor de hidrocarbonetos não metânicos (2) |
< 1 ppm |
| Particulado na saída |
< 0,01 |
| Ftalatos Ftalato & BHT |
Livre |
| Nitrogênio para célula de colisão |
200 mL/min @ 99.99999%(4) com a opção 6920.71.90 |
| Comunicação |
| LCD com tela sensível ao toque |
Padrão |
| RS485 |
Padrão |
| RS232 |
Para o serviço |
| Dados gerais |
| Fonte de Alimentação (mín-máx) |
115-240 Vac (±10%) 50/60 Hz |
| Tipo de conexão |
IEC C20 |
| Potência nominal (máx) (kW) |
1,3 |
1,5 |
1,9 |
| Peso líquido (kg) |
185 |
| Nível de ruído |
< 45 dB |
< 50 dB |
| Potência térmica dissipada (BTU) |
4.440 |
5.130 |
6.500 |
| Dimensões (L x P x A) (cm) |
59 x 92 x 73 |
| Conexões |
| Porta de saída N₂ |
Rosca fêmea 1/4” BSPP (Conexão: compressão de dupla anilha, tubo ¼”) |
| Porta de saída N₂ Ultra puro |
1⁄4” BSPP fêmea |
| Porta de drenagem |
1⁄4” BSPP fêmea |
| Condições de funcionamento/armazenamento |
| Temperatura |
5-35°C (41-95°F) |
| Umidade (máx., sem condensação) |
80% [5-35°C (41-95°F)] |
| Classificação IP |
IP20 |
| Classificação de grau de poluição |
2 (sem compostos aromáticos) |
(1) A pureza refere-se ao oxigênio residual, depende do fluxo e da pressão de trabalho
(2) Com 6920.71.80 opção instalada
(3) Opcional, veja abaixo
(4) A pureza refere-se ao oxigênio residual
Especificações Modelos 220-240 Vac:
| Modelos: NG CASTORE XL iQ |
20 |
40 |
70 |
| 6920.70.20 |
6920.70.40 |
6920.70.70 |
| Saída N₂ |
| Taxa de fluxo (Max) (L/min) |
20 |
40 |
70 |
| Pressão da saída (Max) |
8 Bar (1 psi) |
| Pureza de N₂ |
Grau LCMS (até 99.9%(1)) |
| Teor de hidrocarbonetos não metânicos (2) |
< 1 ppm |
| Particulado na saída |
< 0,01 |
| Ftalatos Ftalato & BHT |
Livre |
| Nitrogênio para célula de colisão |
200 mL/min @ 99.99999%(4) com a opção 6920.71.90 |
| Comunicação |
| LCD com tela sensível ao toque |
Padrão |
| RS485 |
Padrão |
| RS232 |
Para o serviço |
| Dados gerais |
| Fonte de Alimentação (mín-máx) |
220-240 Vac (±10%) 50/60 Hz |
| Tipo de conexão |
IEC C20 |
| Potência nominal (máx) (kW) |
1,4 |
1,8 |
2,2 |
| Peso líquido (kg) |
175 |
| Nível de ruído |
< 45 dB |
< 50 dB |
| Potência térmica dissipada (BTU) |
4.800 |
6.150 |
7.510 |
| Dimensões (L x P x A) (cm) |
59 x 92 x 73 |
| Conexões |
| Porta de saída N₂ |
Rosca fêmea 1/4” BSPP (Conexão: compressão de dupla anilha, tubo ¼”) |
| Porta de saída N₂ Ultra puro |
1⁄4” BSPP fêmea |
| Porta de drenagem |
1⁄4” BSPP fêmea |
| Condições de funcionamento/armazenamento |
| Temperatura |
5-35°C (41-95°F) |
| Umidade (máx., sem condensação) |
80% [5-35°C (41-95°F)] |
| Classificação IP |
IP20 |
| Classificação de grau de poluição |
2 (sem compostos aromáticos) |
(1) A pureza refere-se ao oxigênio residual, depende do fluxo e da pressão de trabalho
(2) Com 6920.71.80 opção instalada
(3) Opcional, veja abaixo
(4) A pureza refere-se ao oxigênio residual
