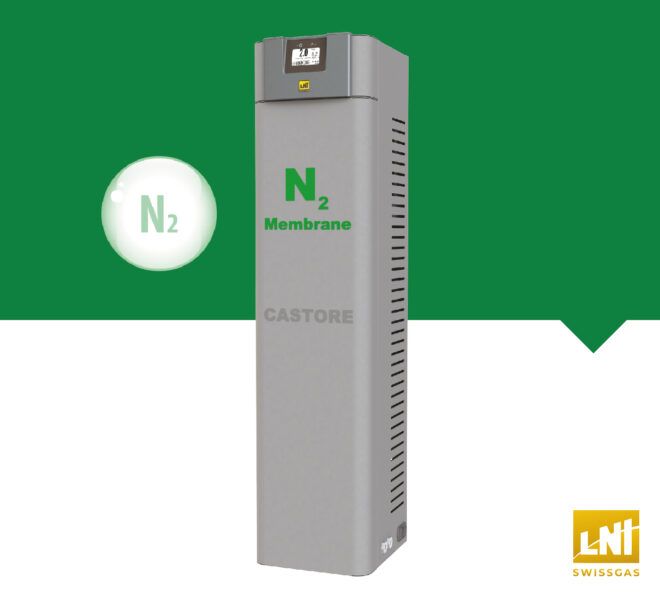

NG CASTORE PRO - Geradores de Nitrogênio -

Desenho Exclusivo

Funcionamento Contínuo, 24 horas por dia, sem manutenção
Controlado remotamente para uma manutenção Inteligente
Sem componentes elétricos – Baixa manutenção
Baixo ruído e sem peças mecânicas móveis

Economia na Manutenção

Desenvolvido para uso contínuo e baixa frequência de manutenção Preventiva
Manutenção inteligente via Controle remoto, não sendo necessário desmontar o equipamento para avaliação

Desempenho

Fluxos altos e alta Pureza de Nitrogênio: 9 modelos com fluxos, pressão e pureza variados para atender exatamente à sua demanda
Alta Confiabilidade garantida por Soluções exclusivas e Patenteadas como por exemplo, o Sistema de Controle Eletrônico que permite gerar Nitrogênio com maior pureza utilizando um volume menor de Ar
O controle contínuo dos parâmetros de operação permite manter o sistema em sua máxima eficiência

Gerador de Gases, Ar Zero

ZA TOTAL C/HP – Gerador de Ar Zero

pa_luna-atributos	100

Gerador de Gases, Nitrogênio

NG CASTORE BASIC – Gerador de Nitrogênio

pa_luna-atributos	100

Gerador de Gases, Hidrogênio

HG ST BASIC – Gerador de Hidrogênio Compacto

pa_luna-atributos	100

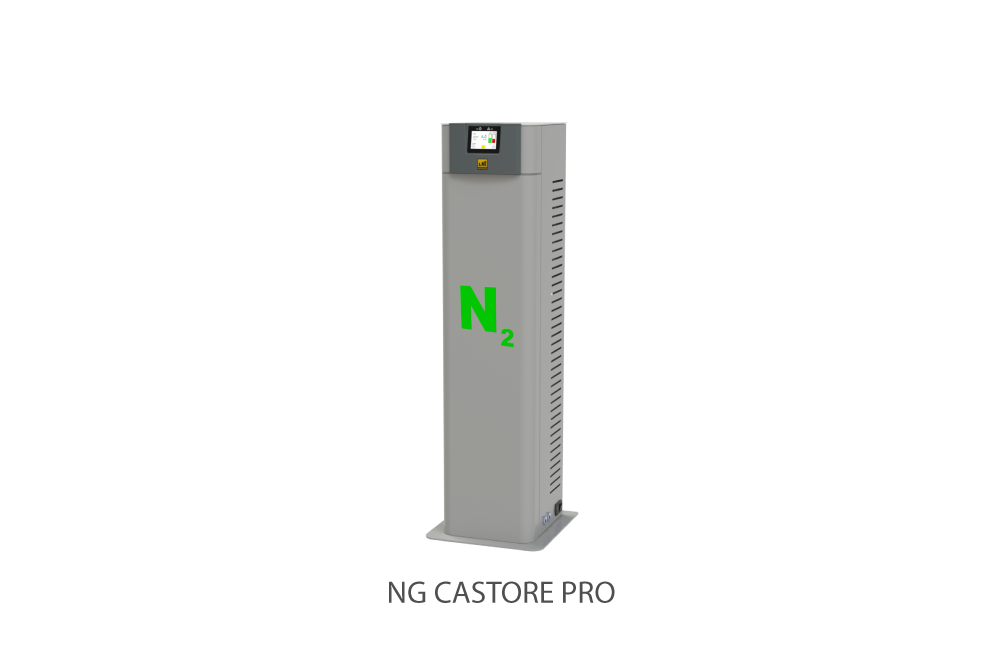

Modelos: NG CASTORE PRO	25	25.40	45	45.40	60	60.40
Saída N₂
Taxa de fluxo (Max) (L/min)	25		45		60
Pressão da saída (Max)	2.0 bar; Pressão de entrada – 1.0 bar
Pureza do Nitrogênio *Pressão de entrada > 8 bar (116 psi)*	> 98,5% @ 25 L/min > 99,5 % @ 10 L/min		> 98,5% @ 45 L/min > 99,5 % @ 25 L/min		> 98,5 % @ 60 L/min
Saída de ar seco
Taxa de fluxo (Max) (L/min)	–	40	–	40	–	40
Pressão de saída	–	Pressão de entrada. – 1 bar	–	Pressão de entrada. – 1 bar	–	Pressão de entrada. – 1 bar
Ponto de orvalho ¹	–	< -40°C (-40°F)	–	< -40°C (-40°F)	–	< -40°C (-40°F)
Entrada de Ar
Exigência de entrada de ar	ISO 8573-1:2010 Classe [2:4:1]
Taxa de fluxo (Max) (L/min)	115	155	135	175	150	190
Pressão de fornecimento (min-Max)	5 bar (72.5 psi); 10 bar (145 psi)
Temperatura recomendada	1°C (34°F); 45°C (113°F)
Comunicação
LCD com tela sensível ao toque	Padrão
RS485	Padrão
RS232	Para o serviço
Dados gerais
Classificação da fonte (min-Max)	100-240Vac (±10%) 50/60 Hz
Tipo de conexão	IEC320-C14
Potência nominal (Max)	25W (30VA)
Classificação do fusível (5 x 20 mm)	1A (250 Vac – T)
Peso líquido (kg)	< 30		< 35
Dimensões (L x P x A) (cm)	28 x 32 x 120
Conexões
Porta de saída N₂	1/4″ fêmea BSPP
Saída de ar seco (apenas em xx.40)	1/4″ fêmea BSPP
Porta de entrada	1/4″ fêmea BSPP
Porta de drenagem	1/4″ fêmea BSPP
Condições de funcionamento/armazenamento
Temperatura	5-35°C (41-95°F)
Umidade (máx., sem condensação)	80% [5-35°C (41-95°F)]
Ruído	< 35 dB(A)
Classificação IP	IP20
Classificação de grau de poluição	2 (sem compostos aromáticos)
Altitude (m)	< 2.000

*1 Ponto de orvalho atmosférico (ADP)

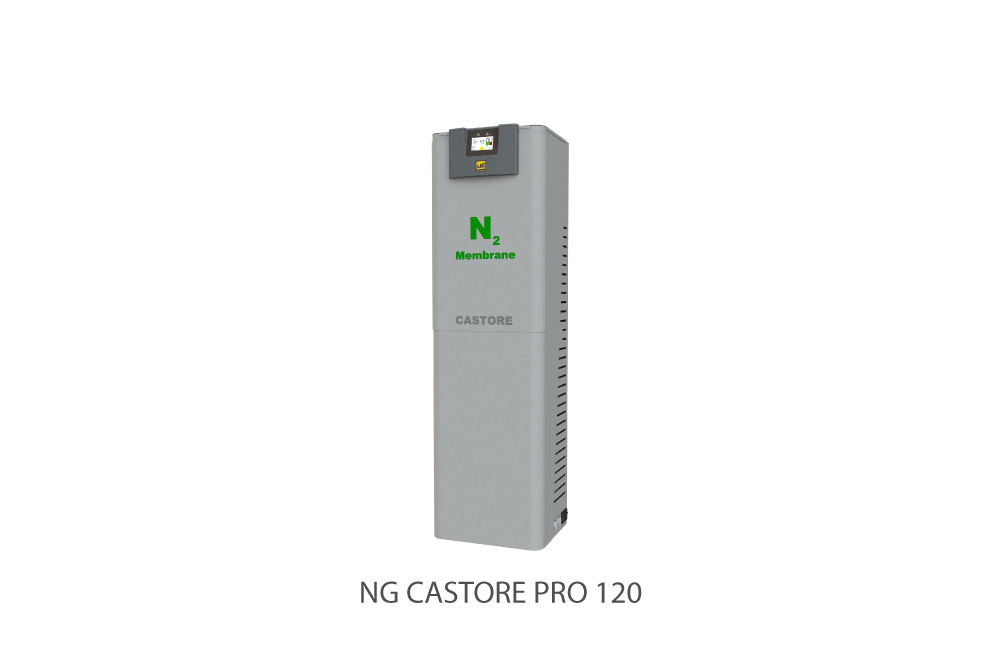

Modelos:	NG CASTORE PRO 120
Saída N₂
Taxa de fluxo (Max) (L/min)	120
Pressão da saída (Max)	2,0 bar; Pressão de entrada – 1,5 bar
Pureza do Nitrogênio *Pressão de entrada > 8 bar (116 psi)*	> 98,5% @ 120 L/min
Ponto de orvalho ¹	< -70°C
Entrada de ar
Exigência de entrada de ar	ISO 8573-1:2010 Classe [2:4:1]
Taxa de fluxo (Max)	220 L/min + fluxo N2
Pressão de fornecimento (min; Max)	5 bar (72.5 psi); 10 bar (145 psi)
Temperatura (min; Max)	1°C (34°F); 45°C (113°F)
Comunicação
LCD com tela sensível ao toque	Padrão
RS485	Padrão
RS232	Para o serviço
Dados gerais
Fonte de Alimentação (mín-máx)	100-240 Vac (±10%) 50/60Hz
Tipo de conexão	IEC320-C14
Potência nominal (Max)	25W (30VA)
Classificação do fusível (5 x 20 mm)	1A (250Vac – T)
Peso líquido (kg)	< 50
Dimensões (L x P x A) (cm)	35 x 32 x 120
Conexões
Porta de saída N₂	1/4″ fêmea BSPP
Porta de entrada	1/4″ fêmea BSPP
Porta de drenagem	1/4″ fêmea BSPP
Condições de funcionamento/armazenamento
Temperatura	5-35°C (41-95°F)
Umidade (máx., sem condensação)	80% [5-35°C (41-95°F)]
Ruído	< 35 dB(A)
Classificação IP	IP20
Classificação de grau de poluição	2 (sem compostos aromáticos)
Altitude (m)	< 2.000

*1 Ponto de orvalho atmosférico (ADP)

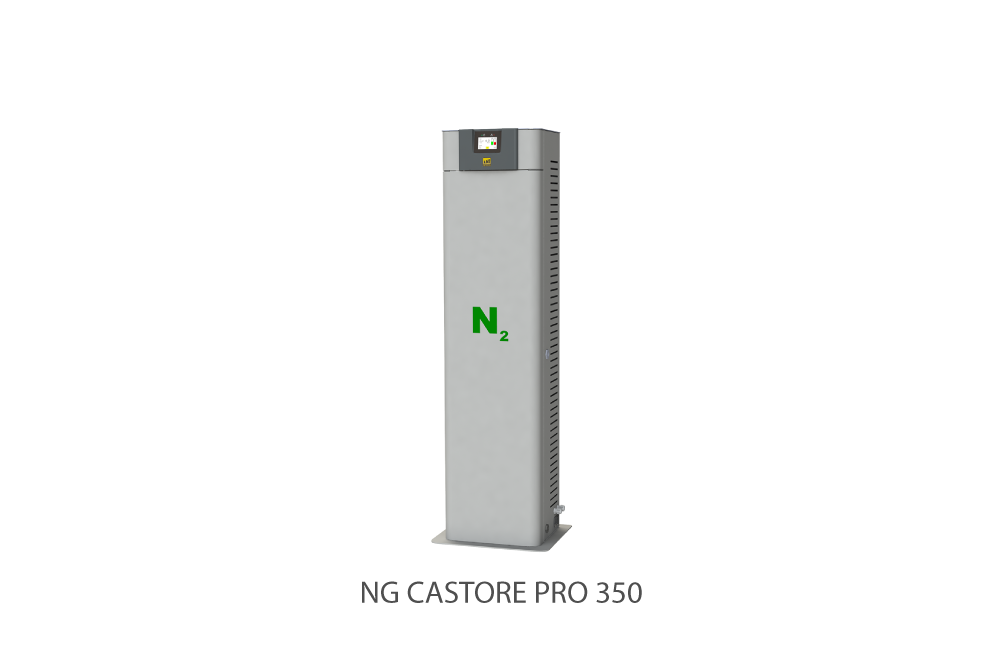

Modelos:	NG CASTORE PRO 350
Saída N₂
Taxa de fluxo (Max) (L/min)	350
Pressão da saída (Max)	Pressão de entrada – 1.0 bar
Pureza do Nitrogênio *Pressão de entrada > 8 bar (116 psi)*	96% .. 99,5% Categoria LCMS
Ponto de orvalho ¹	< -60°C (-76°F)
Entrada de ar
Exigência de entrada de ar	ISO 8573-1:2010 Classe [1:3:1]
Taxa de fluxo (Max)	880 Ll/min @ 350 L/min N2
Pressão de fornecimento (min; Max)	5 bar (72.5 psi); 10 bar (145 psi)
Temperatura (min; Max)	1°C (34°F); 45°C (113°F)
Comunicação
LCD com tela sensível ao toque	Padrão
RS485	Padrão
RS232	Para o serviço
Dados gerais
Fonte de Alimentação (mín-máx)	100-240 Vac (±10%) 50/60Hz
Tipo de conexão	IEC320-C14
Potência nominal (Max) (W)	25
Classificação do fusível (5 x 20 mm)	1A (250Vac – T)
Peso líquido (kg)	< 50
Dimensões (L x P x A) (cm)	35 x 34 x 145
Conexões
Porta de saída N₂	1/2″ fêmea BSPP
Porta de entrada	1/2″ fêmea BSPP
Porta de drenagem	1/4″ fêmea BSPP
Condições de funcionamento/armazenamento
Temperatura	5-35°C (41-95°F)
Umidade (máx., sem condensação)	80% [5-35°C (41-95°F)]
Ruído	< 35 dB(A) (sem partes móveis mecânicas)
Classificação IP	IP20
Classificação de grau de poluição	2 (sem compostos aromáticos)
Altitude (m)	< 2.000
