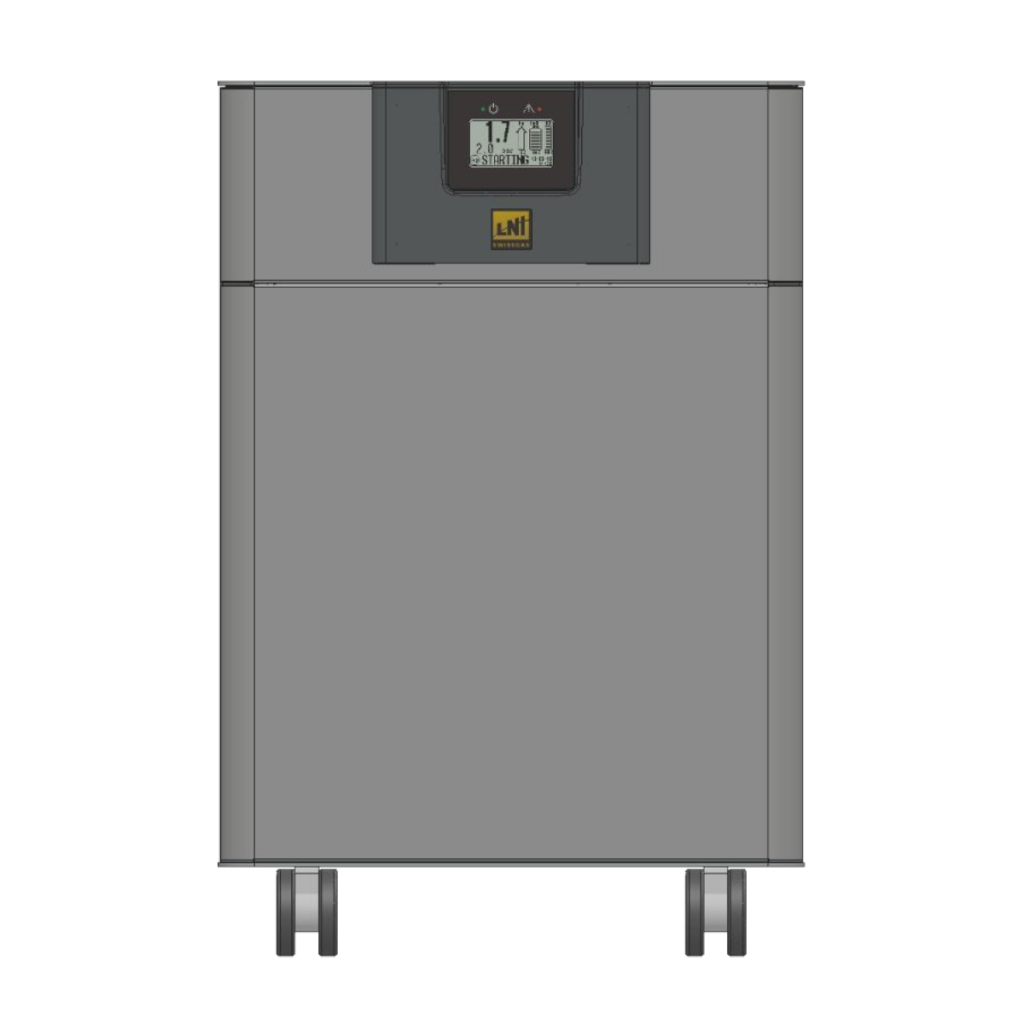

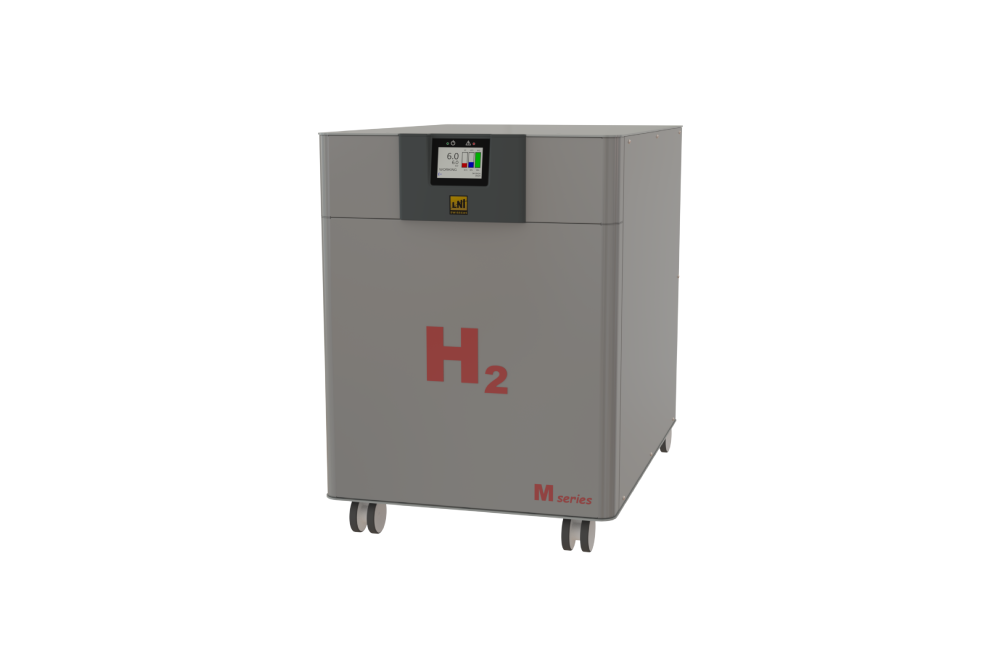

| Modelo: HG PRO |
4M |
4M LN |
8M |
8M LN |
16M |
16M LN |
20M |
20M LN |
| Dados Gerais |
| Célula eletrolítica |
Tecnologia PEM |
| Sistema de secagem |
PSA (Adsorção de balanço de pressão) / TSA (adsorção de balanço térmico) |
| Pureza de H₂ 1 |
>99,99999% |
| Ponto de orvalho 2 |
-75°C
(-103 °F) |
– 80 °C
(-112°F) |
-75°C
(-103 °F) |
– 80 °C
(-112°F) |
-75°C
(-103 °F) |
– 80 °C
(-112°F) |
-75°C
(-103 °F) |
– 80 °C
(-112°F) |
| Pressão de saída |
12 bar (174 psi) / 16 bar (232 psi) (opcional) |
| Fluxo de H₂ (mL/min) (Máx.) |
4 SLPM a 21°C, 1 bar |
8 SLPM a 21°C, 1 bar |
16 SLPM a 21°C, 1 bar |
20 SLPM a 21°C, 1 bar |
| Dimensões (L x A x P) (cm) |
45 x 66 x 66,5 |
51 x 69 x 83 |
| Peso líquido (sem água) (kg) |
60 |
61 |
62 |
63 |
86 |
88 |
88 |
90 |
| Teor de N₂ (ppm) |
– |
< 1 |
– |
< 1 |
– |
< 3 |
– |
< 3 |
| Comunicação |
| RS-232 / USB / RS-485 / E/S Digital |
Padrão |
| LAN |
Opcional |
| Funções de Software |
| Modo paralelo |
Pronto a bordo |
| Preencher Recipiente |
Padrão |
| Água |
| Qualidade Necessária |
Deionizada, ASTM II, <0,1 µS |
| Pressão de fornecimento para autorefill (Max) |
0,1 bar (1,45 psi), 0,5 bar (7,25 psi) |
| Taxa de fluxo (máx) (L/min) 3 |
0,6 |
| Capacidade interna do tanque (L) |
12 |
| Dados elétricos |
| Conexão de energia |
IEC320-C14 |
IEC-C20 |
Cabo de alimentação pré-conectado com 16A plug |
| Tensão de alimentação |
Monofásico 180~264VAC 50/60 Hz |
Três fases 4 fios (+ um fio terra) / Y 340 ~ 530 VAC 50/60 Hz
ou opcionalmente
Três-fase 3 fios (+ um fio terra) /△196 ~ 305 VAC 50/60 Hz
|
| Consumo de potência (kWh/Nm 3) 4 |
5,6 |
| Potência nominal no fluxo máximo (Max) (kW) |
1,92 |
3,32 |
8 |
8 |
| Sistema de proteção da unidade |
Fusível 10A (5 x 20 mm) (250 Vac-T) |
Fusível 16A (10 x 38 mm)
(500 Vac-T-class CC) |
Interruptor magnético-térmico |
| Conexões |
| Saída de Hidrogênio |
1/8” encaixe de compressão |
1⁄4” VCR (ver opções) |
| Entrada/Saída de Água |
Conexão de encaixe rápido tipo push-in |
| Válvula(s) |
Rosca fêmea 1/4” BSPP (conexão rápida para tubo de 10 mm) |
| Condições de funcionamento/armazenamento |
| Temperatura de trabalho/armazenamento |
5-35°C (41-95°F)5 / 1-50°C (34-122°F) |
| Umidade (Máx.) |
70% (não condensação) |
| Ruído |
< 52 dB (A) @ 1m de frente |
< 55 dB (A) @ 1m de frente |
| Potência térmica dissipada (BTU/h) 4 |
1100 a 4600 |
2200 a 5700 |
4400 a 8000 |
5500 a 9000 |
| Classificação IP |
IP20 |
| Classificação de grau de poluição |
2 (sem compostos aromáticos) |
| Altitude (m) |
< 2000 |
